「rocketmq」topic路由机制分析

发表于 2022-04-27 分类于 rocketmq Artalk： loading...

topic route 路由元数据 rocketmq

课后思考题

为什么Demo里面没有创建Topic，却可以使用？

在运行producer案例测试时，即使没有在dashboard里事先创建Topic，也可以正常运行

源码分析过程

从SendResult sendResult = producer.send(msg);入手，command+b转到send的具体实现

producer::DefaultMQProducer–>DefaultMQProducerImpl

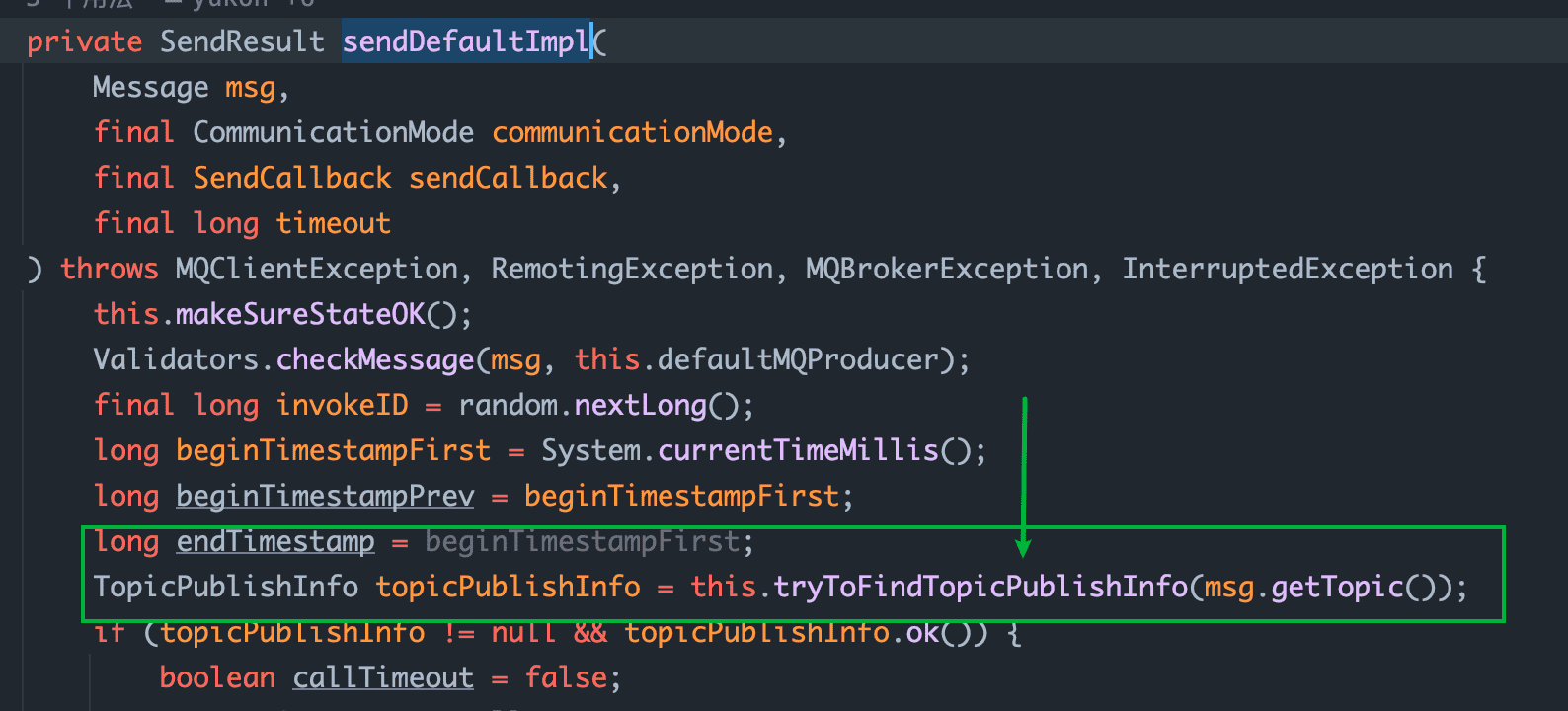

最终定位到DefaultMQProducerImpl.java的sendDefaultImpl方法

定位关键过程：通过tryToFindTopicPublishInfo()方法来获取topicPublishInfo

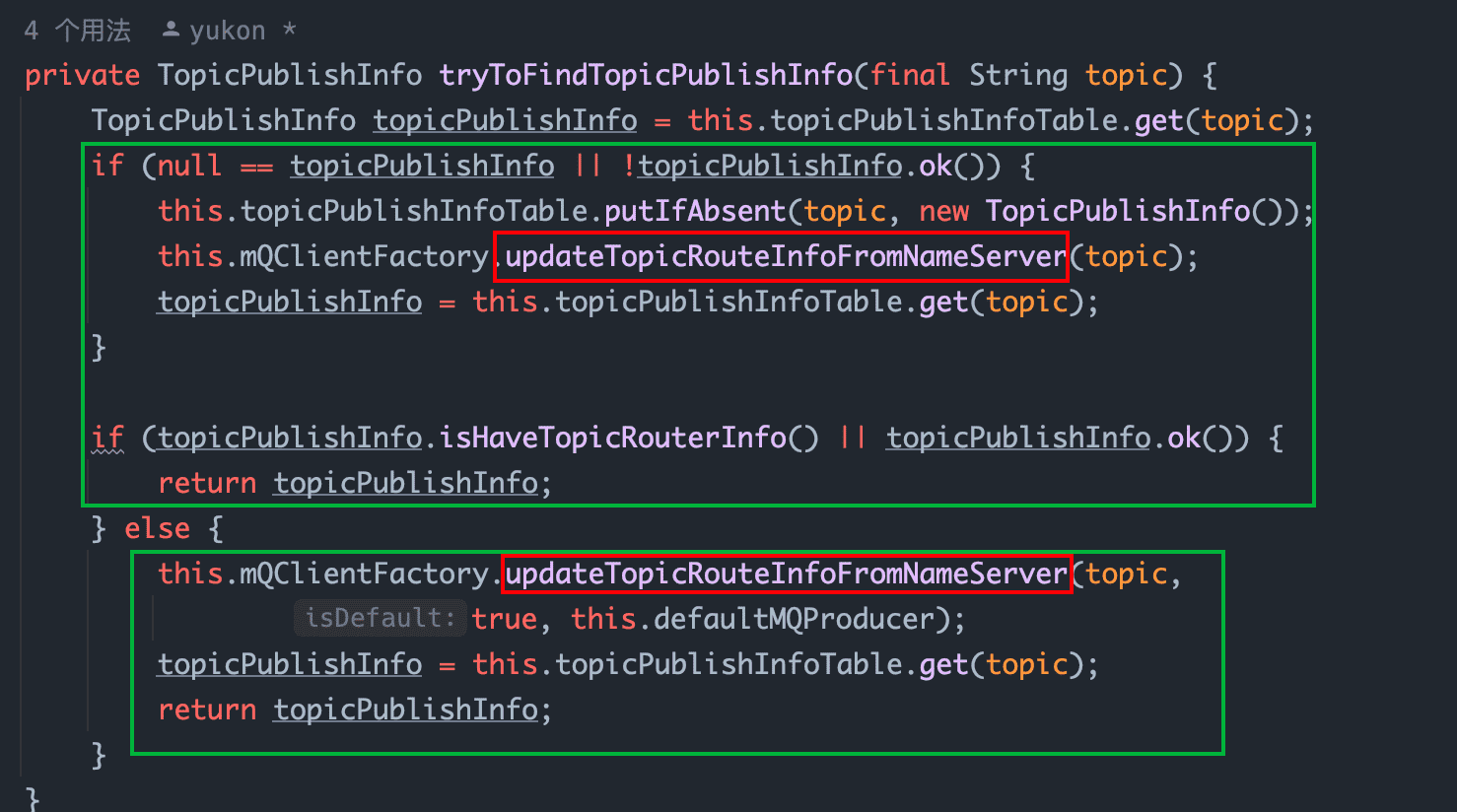

跳转到其实现

分析该方法先从当前对象的topicPublishInfoTable尝试获取topicPublishInfo，若找不到，则尝试从name server获取（这只是根据方法名的猜测，是否正确需要进一步对源代码进行分析）

若name server中仍找不到指定topic的路由信息，则执行绿框2中的代码(对应本次要分析的未创建Topic的情况)

注意到，两次过程都是调用的同一个方法：updateTopicRouteInfoFromNameServer()

继续定位该关键方法，同时注意不同方法签名的实现区别

DefaultMQProducerImpl–>MQClientInstance

关键方法：getDefaultTopicRouteInfoFromNameServer

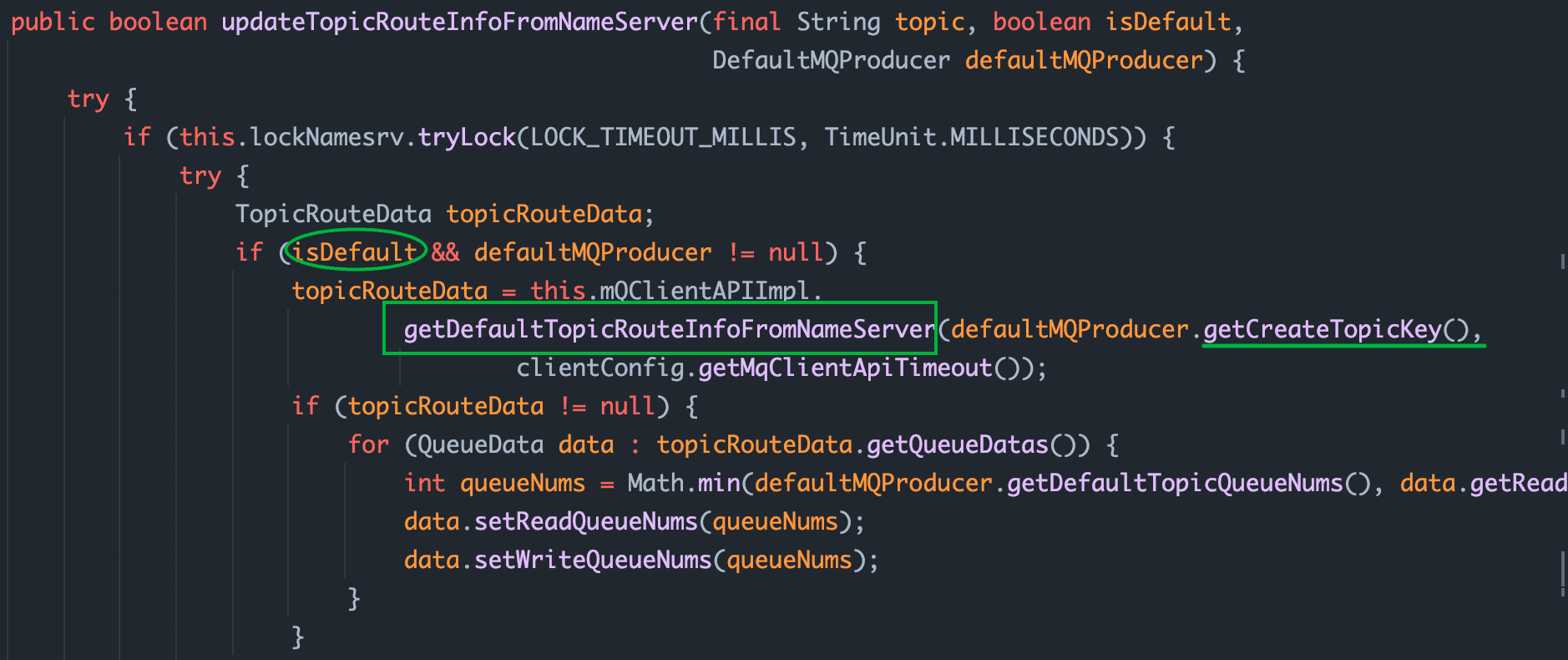

注意到，如果我们没有创建topic的时候，传入的isDefault变量为true，通过判断，会调用

getDefaultTopicRouteInfoFromNameServer方法

通过方法名，我猜测：如果没有事先创建topic，会尝试从name server获取默认topic的路由

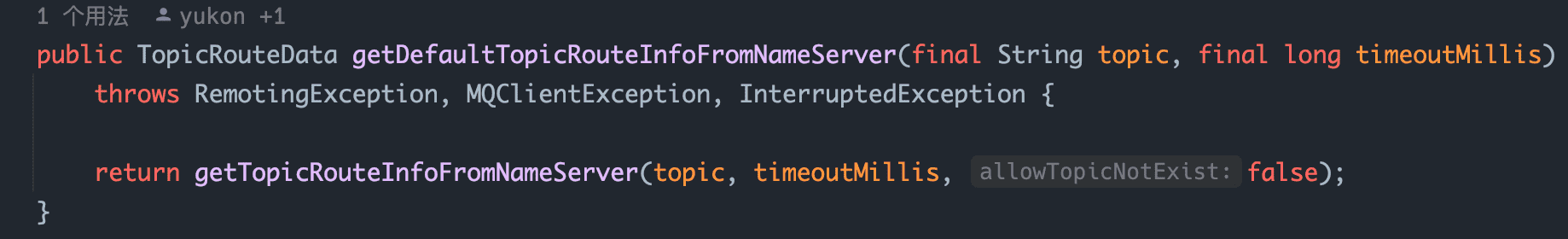

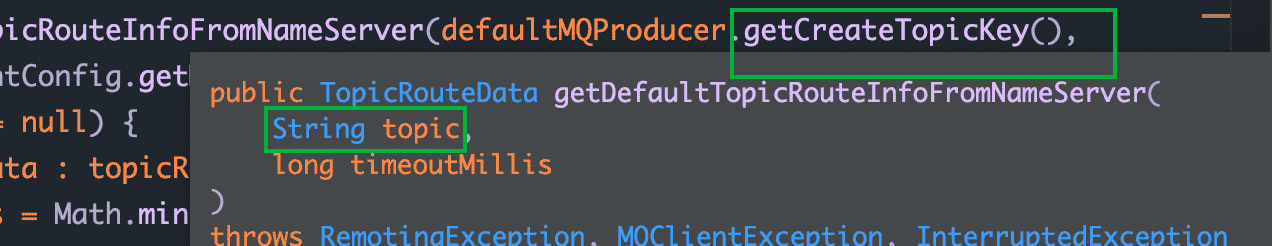

该方法的方法签名，和此处被调用传入的变量如下

定位 getCreateTopicKey()方法，跳转到DefaultMQProducer类中

// DefaultMQProducer.java
private String createTopicKey = TopicValidator.AUTO_CREATE_TOPIC_KEY_TOPIC;
...
public String getCreateTopicKey() {
    return createTopicKey;
}

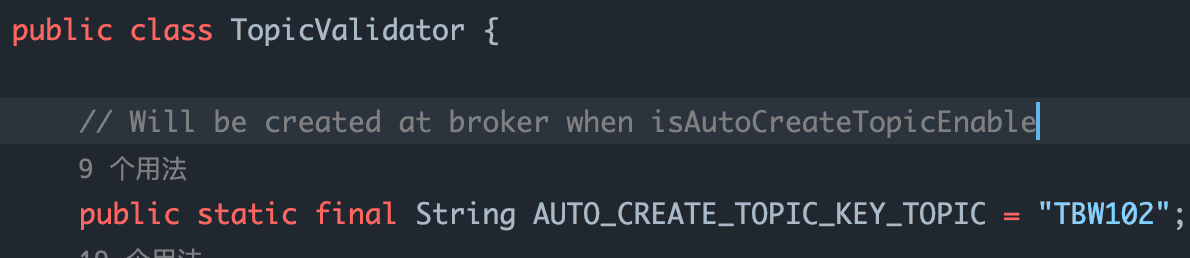

继续定位AUTO_CREATE_TOPIC_KEY_TOPIC

传入的topic为一个常量"TBW102"，结合注释和之前的分析，这个就是默认的topic名字

继续定位关键方法getDefaultTopicRouteInfoFromNameServer()

MQClientInstance–>MQClientAPIImpl

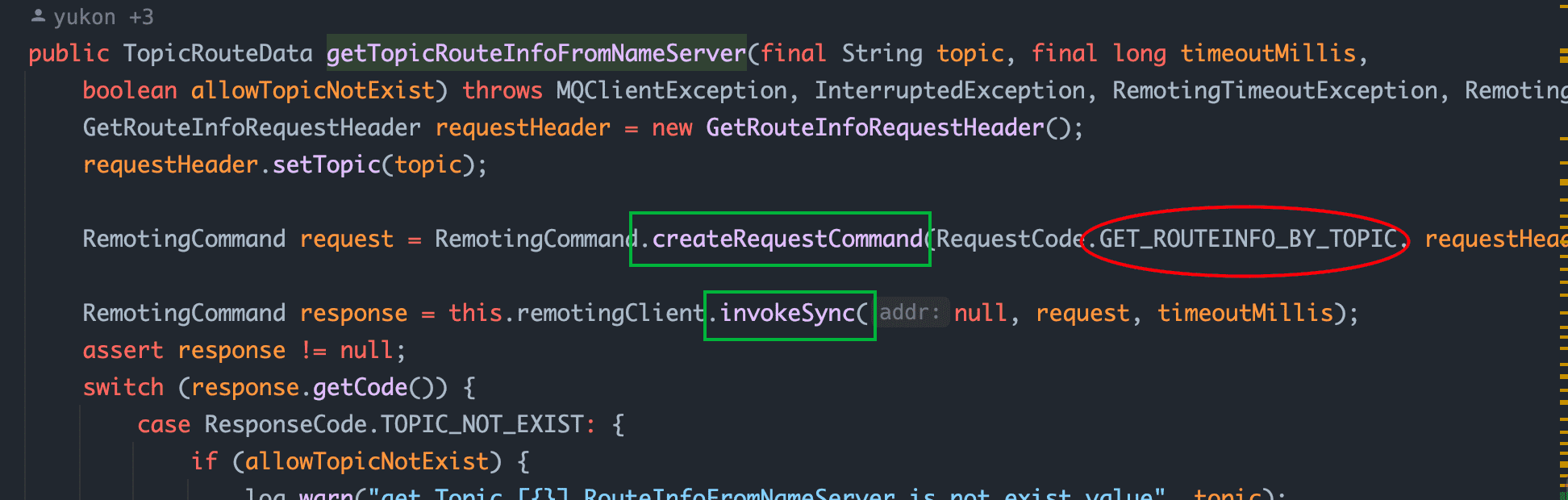

该方法真正的实现位于MQClientAPIImpl中的getTopicRouteInfoFromNameServer()

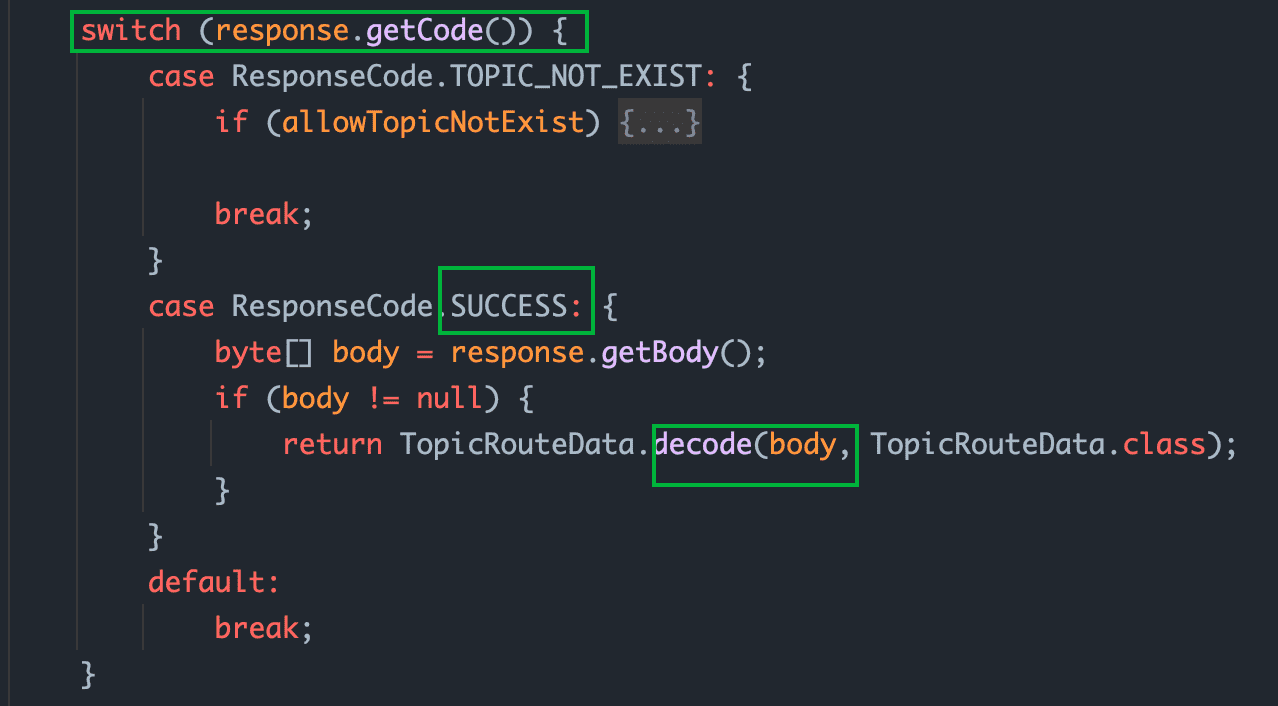

可以看出，这里是向name server发送了request，然后根据respones解码得到路由信息。request code为

GET_ROUTEINFO_BY_TOPIC

根据该 request code 继续定位

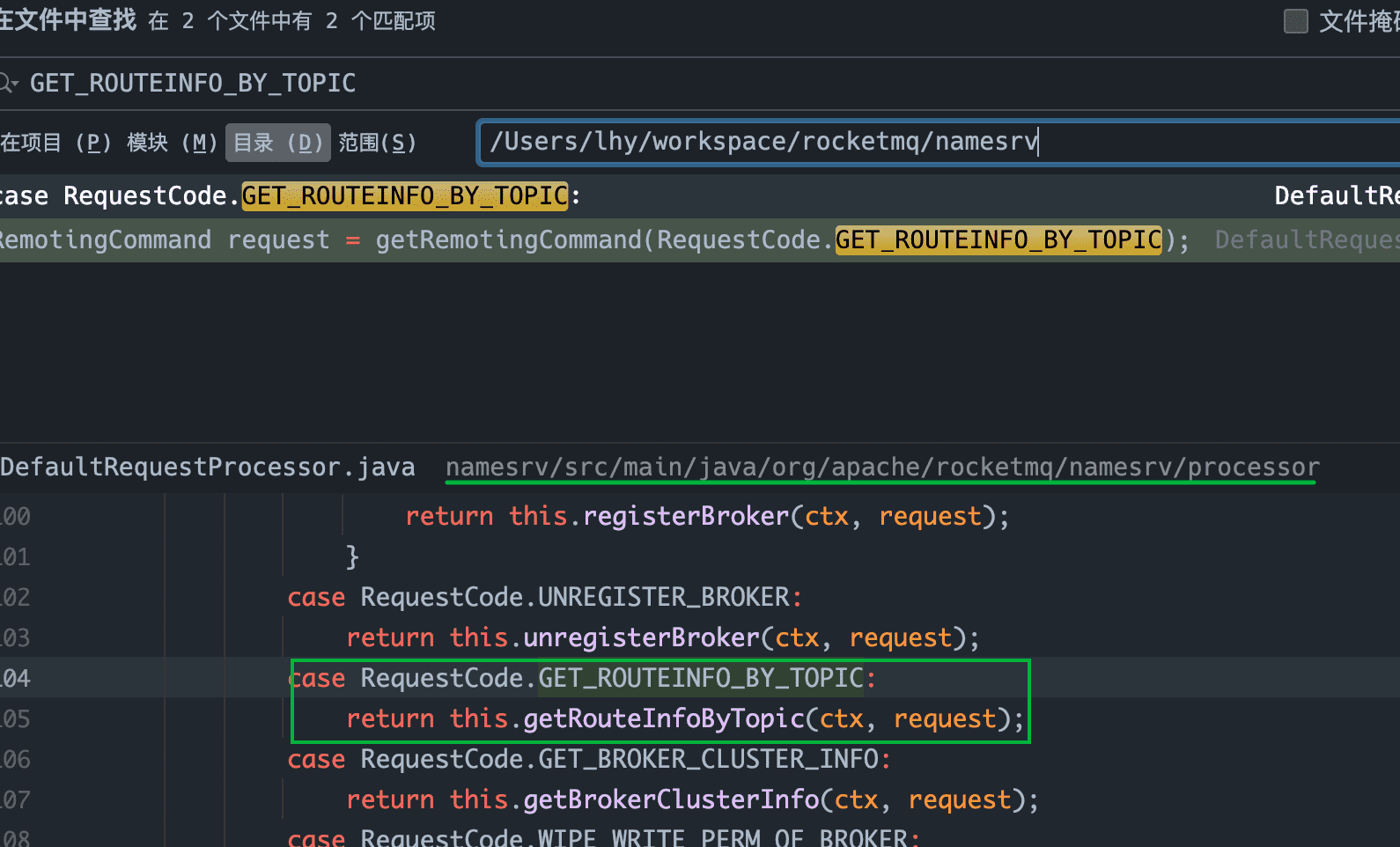

commad+shift+f在namesrv目录中搜索该code

namesrv::DefaultRequestProcessor

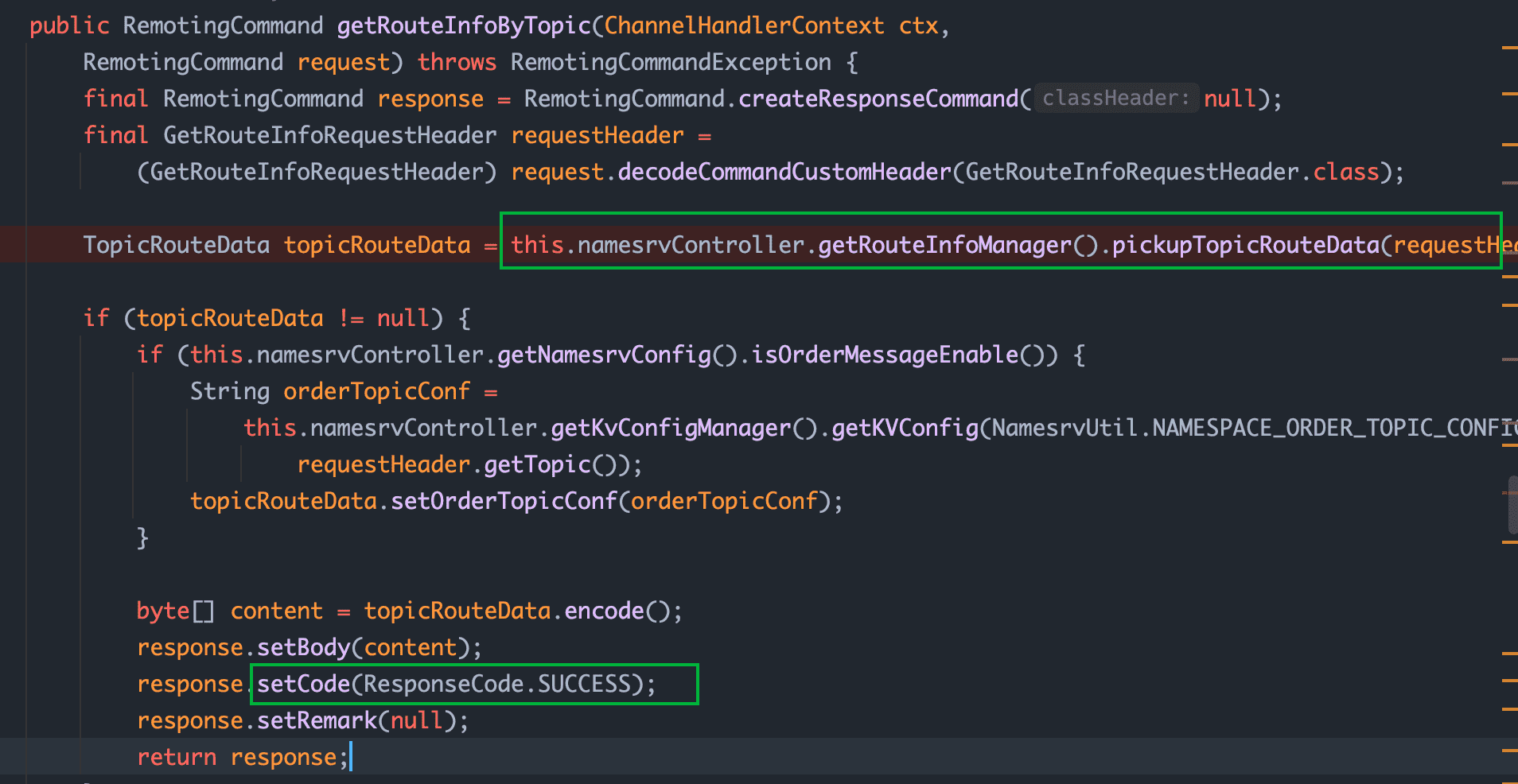

定位到getRouteInfoByTopic()方法

==注意：==此时，传入的topic变量已经是默认的topic："TBW102"

此时，name server拿到默认topic(“TBW102”)的路由信息，然后封装reponse并返回

也就是说

producer会得到默认topic TBW102的路由信息

则接下来producer会将消息发送到接收TBW102的broker上去

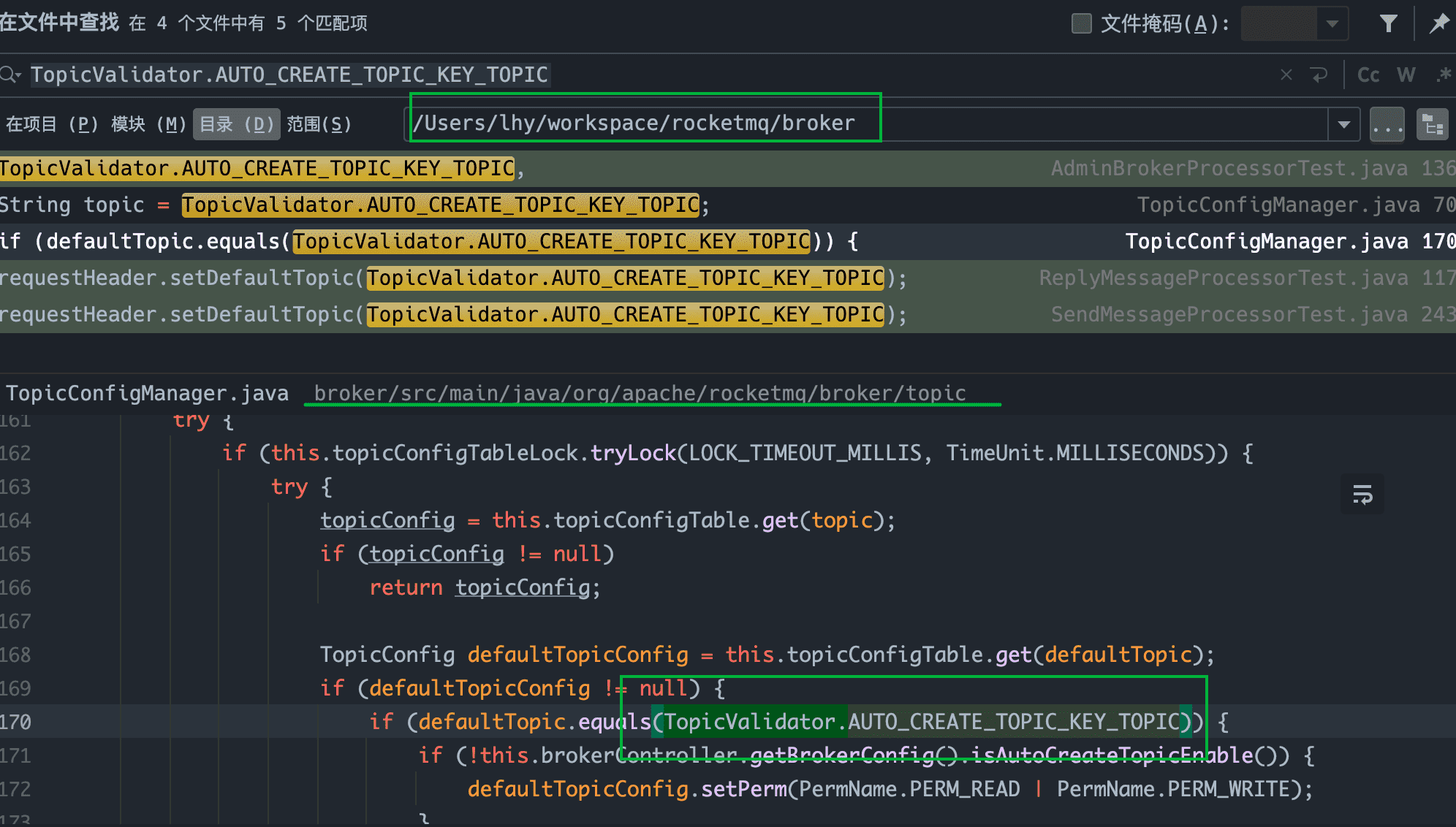

下面继续定位，使用跟上一小节相同的方法，在broker目录中搜索默认topic，即TopicValidator.AUTO_CREATE_TOPIC_KEY_TOPIC

broker::TopicConfigManager

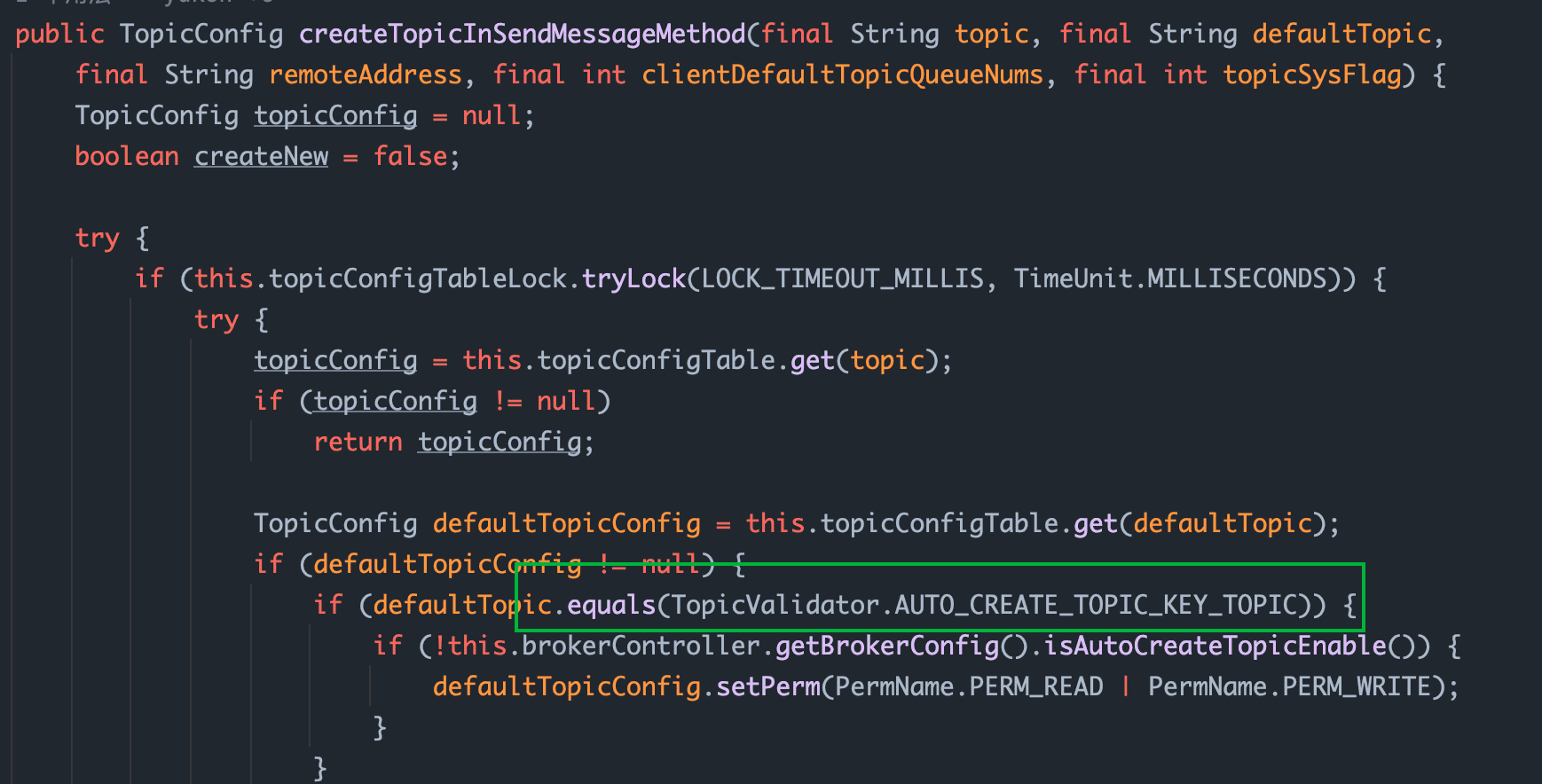

最终定位到.../broker/topic/TopicConfigManager.java的createTopicInSendMessageMethod方法

如果传入的默认路由为TBW102，就自动进行topic的创建

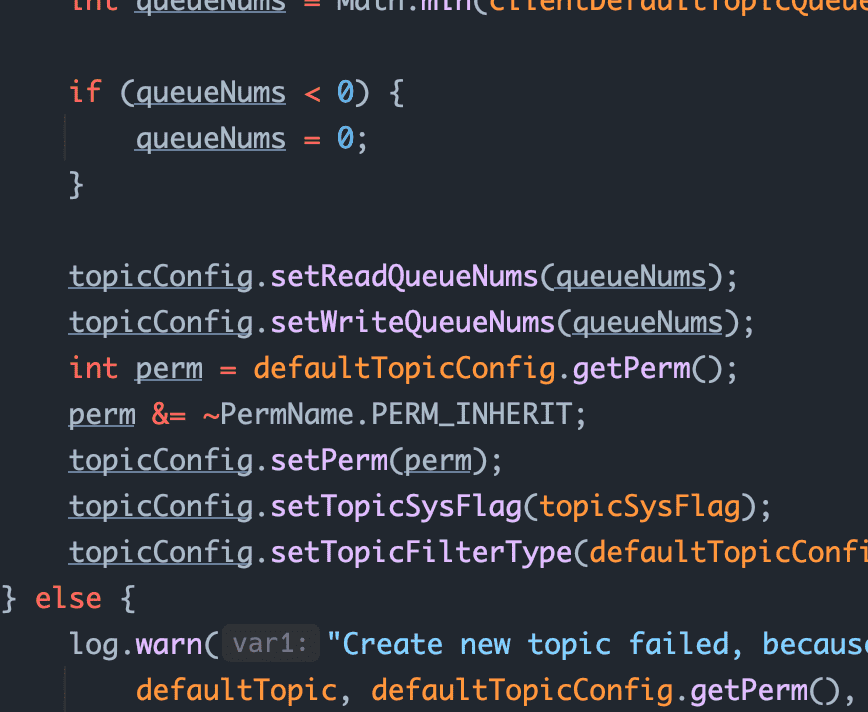

创建过程如下：

继续定位发现，该方法在整个项目中只有一个用法

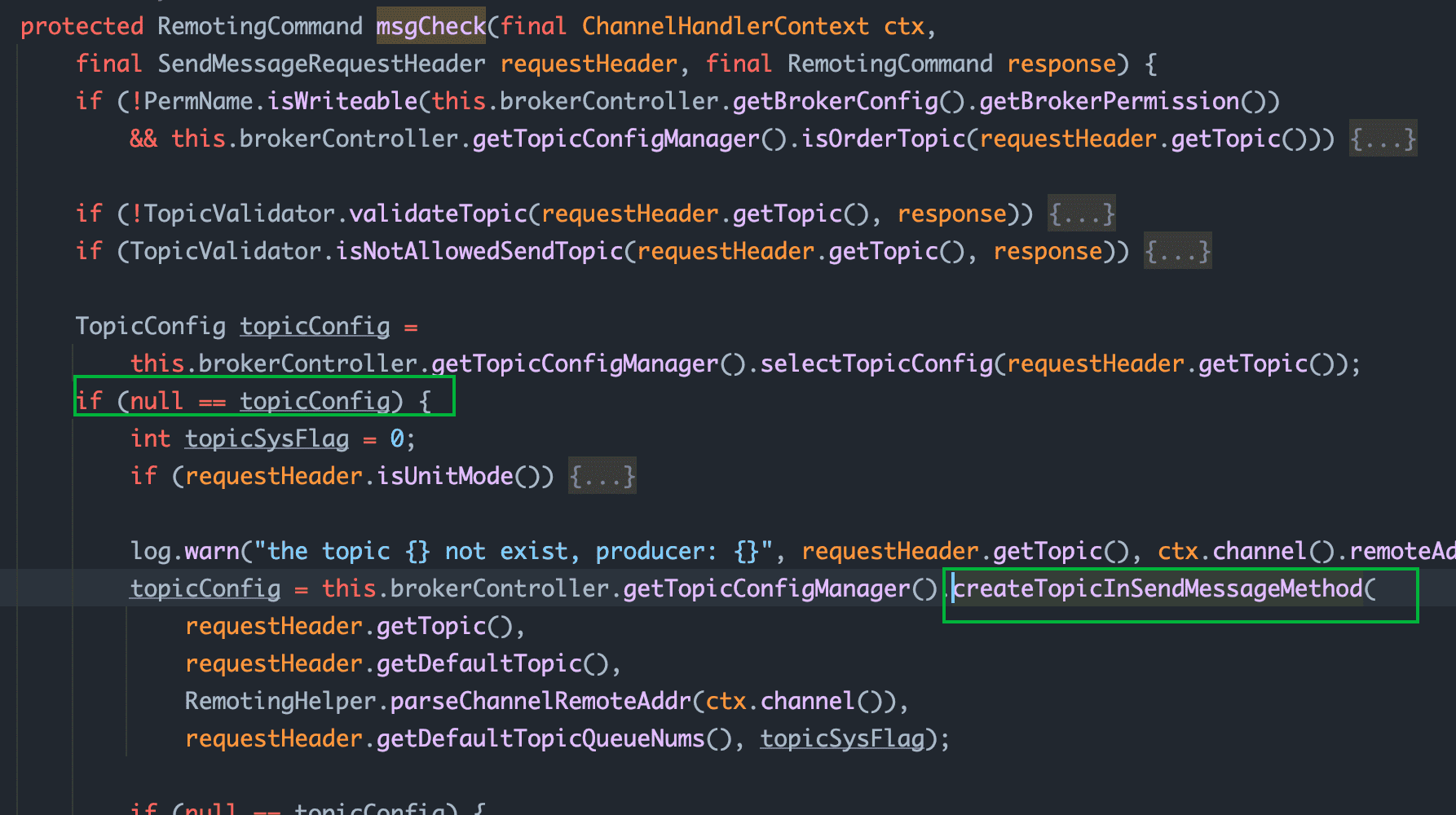

位于AbstractSendMessageProcessor类中的msgCheck()方法中

TopicConfigManager–>AbstractSendMessageProcessor

通过阅读代码，broker的处理逻辑也比较清晰了

broker收到消息后，会先检查topic是否存在，如果不存在，则调用createTopicInSendMessageMethod方法创建topic

打断点测试验证

在上一节中提到的关键方法处，打断点，观察运作流程，验证之前的分析是否正确

经过验证，之前分析无误。测试过程已经保存录像，这里不再展示

总结

如果没有事先创建topic

生产者

producer会从name server获取默认topic(“TBW102”)的路由信息，然后将消息发送到接收"TBW102"的broker上

nameserver

nameserver在这个过程中是被动的角色，如果producer从nameserver查找不到对应的topic时(即未创建topic)，会主动向nameserver获取默认topic的路由信息，nameserver负责处理并返回封装了topicRouteData的response

broker

broker收到消息后，会进行检查

如果对应的topic不存在，且传入的defaultTopic变量等于默认topic："TBW102"时，则会自动创建对应的topic

元数据的生命周期

元数据，这里主要针对路由信息

这里结合上一个问题的分析，从broker、name server、producer三个角度出发进行分析

broker

结合根据上一节topic的创建过程，broker的路由信息主要包括

topic列表
每个topic的读写队列数量

start::BrokerController

元数据的注册

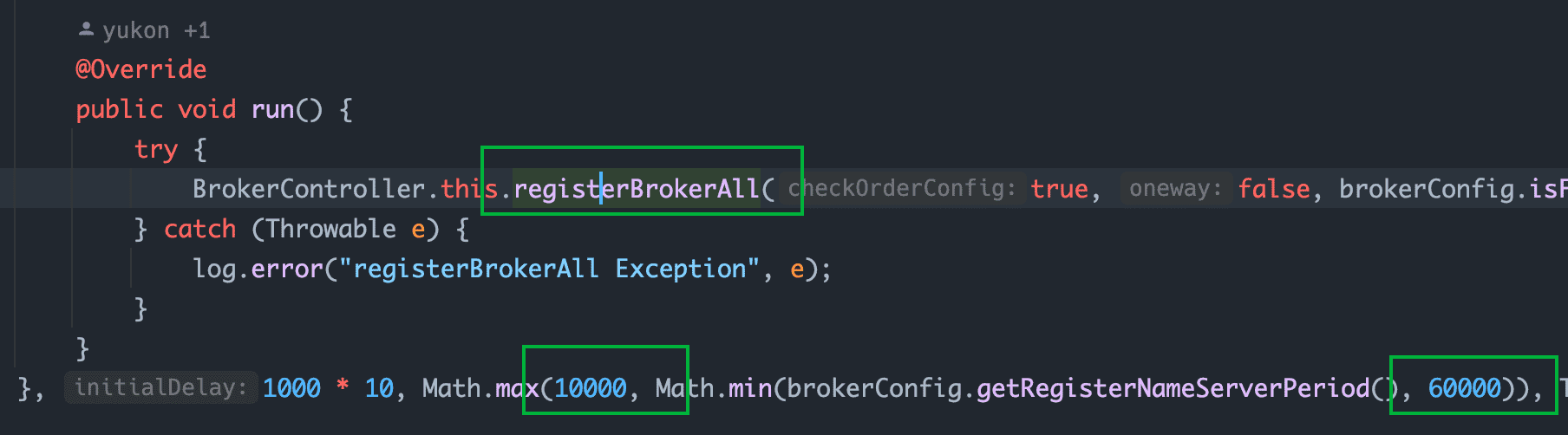

broker在启动时，会启动一个任务，定时向name server注册路由信息

时间间隔范围为 $[10000ms, 60000ms]$

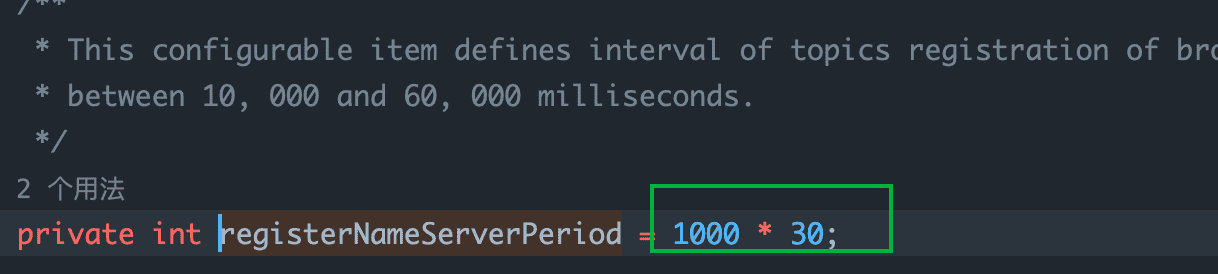

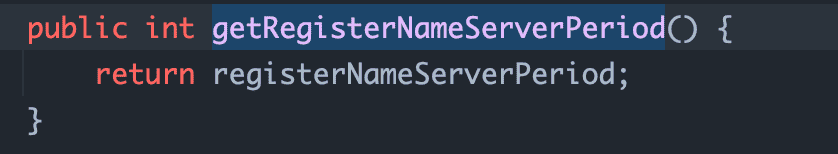

对getRegisterNameServerPeriod()进行定位

默认间隔为30s，以心跳的方式向name server注册

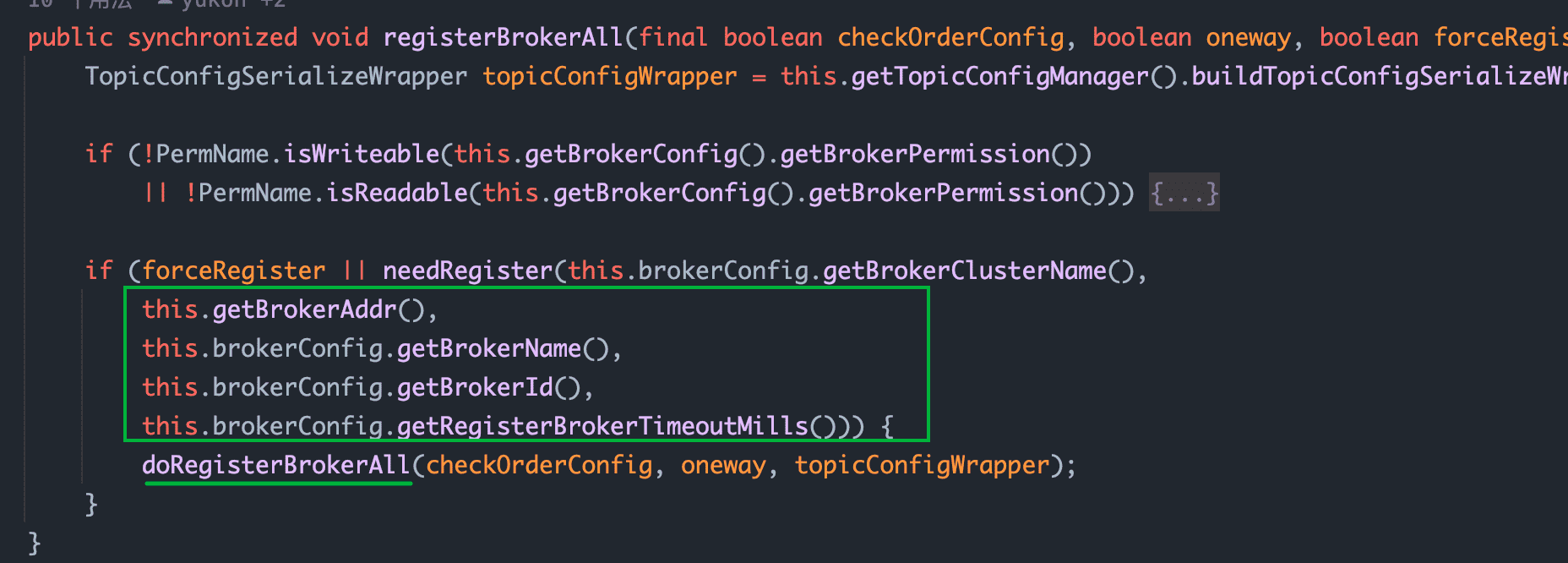

继续定位关键方法：registerBrokerAll()

该方法中，先创建一个路由信息的wrapper，然后进设置路由信息，最后调用doRegisterBrokerAll()进行进行具体注册

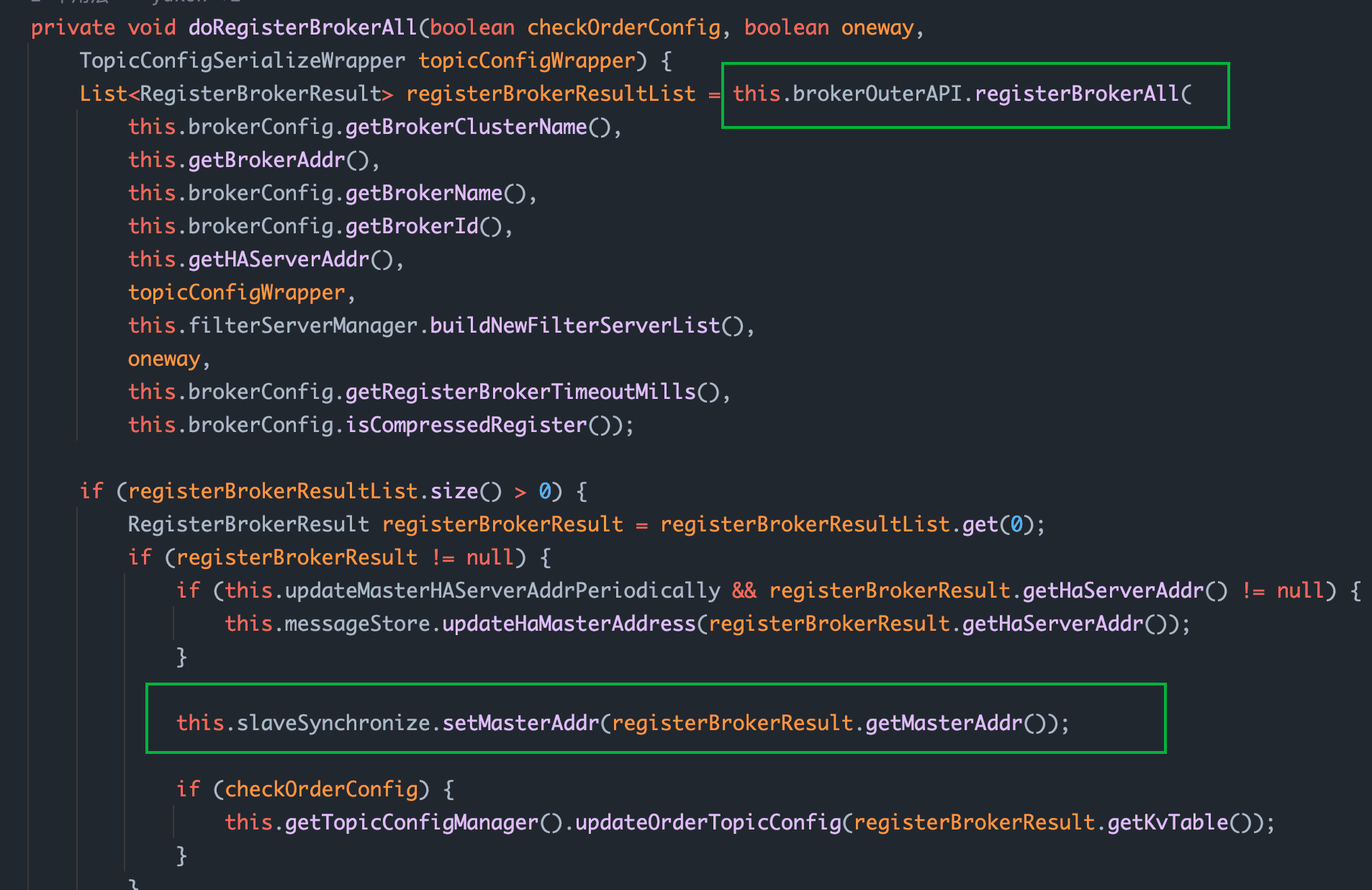

继续定位关键方法doRegisterBrokerAll()

直接调用broker远程通信api下的registerBrokerAll()方法进行注册，注册成功之后，更新并同步master的地址

对registerBrokerAll()进行定位

BrokerController–>BrokerOuterAPI

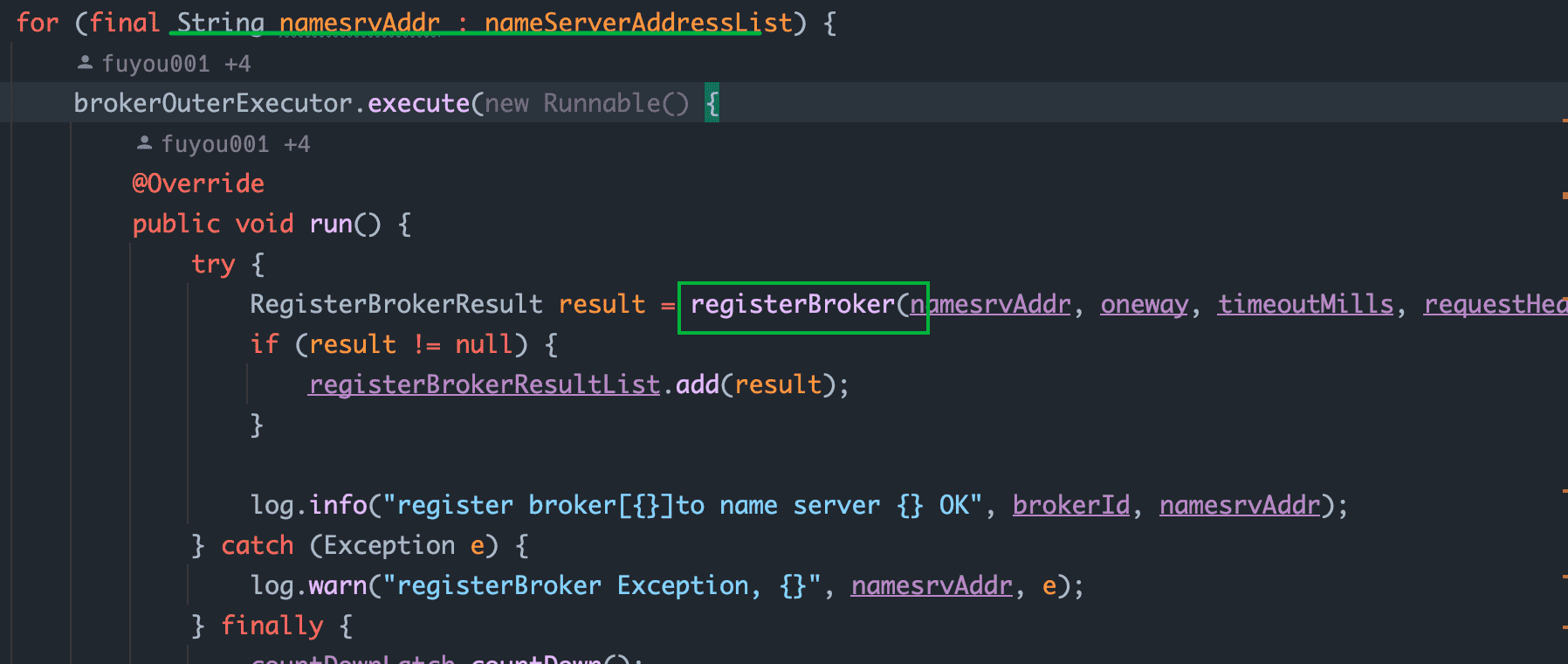

registerBrokerAll() 对于每一个nameserver调用registerBroker()方法

继续定位

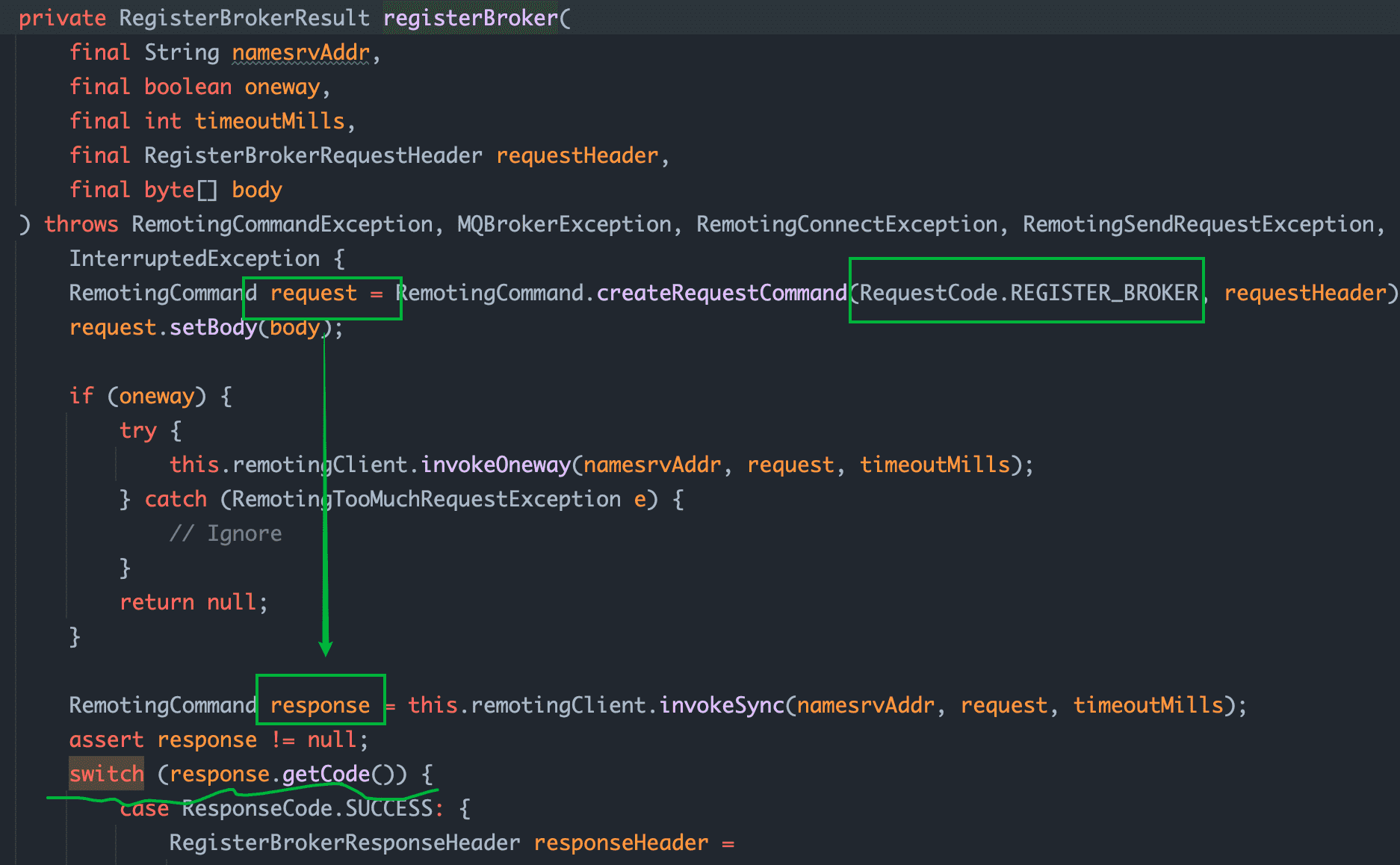

这样看，过程就非常清晰了，broker向每一个nameserver发送路由信息注册的request command，然后根据收到的response进行相应处理，主线程同步等待response

request code为REGISTER_BROKER(103)

shutdown::BrokerController–>BrokerOuterAPI

元数据的注销

broker在关闭时，shutdow()方法中会调用unregisterBrokerAll()方法，向name server发出请求，注销broker相关信息

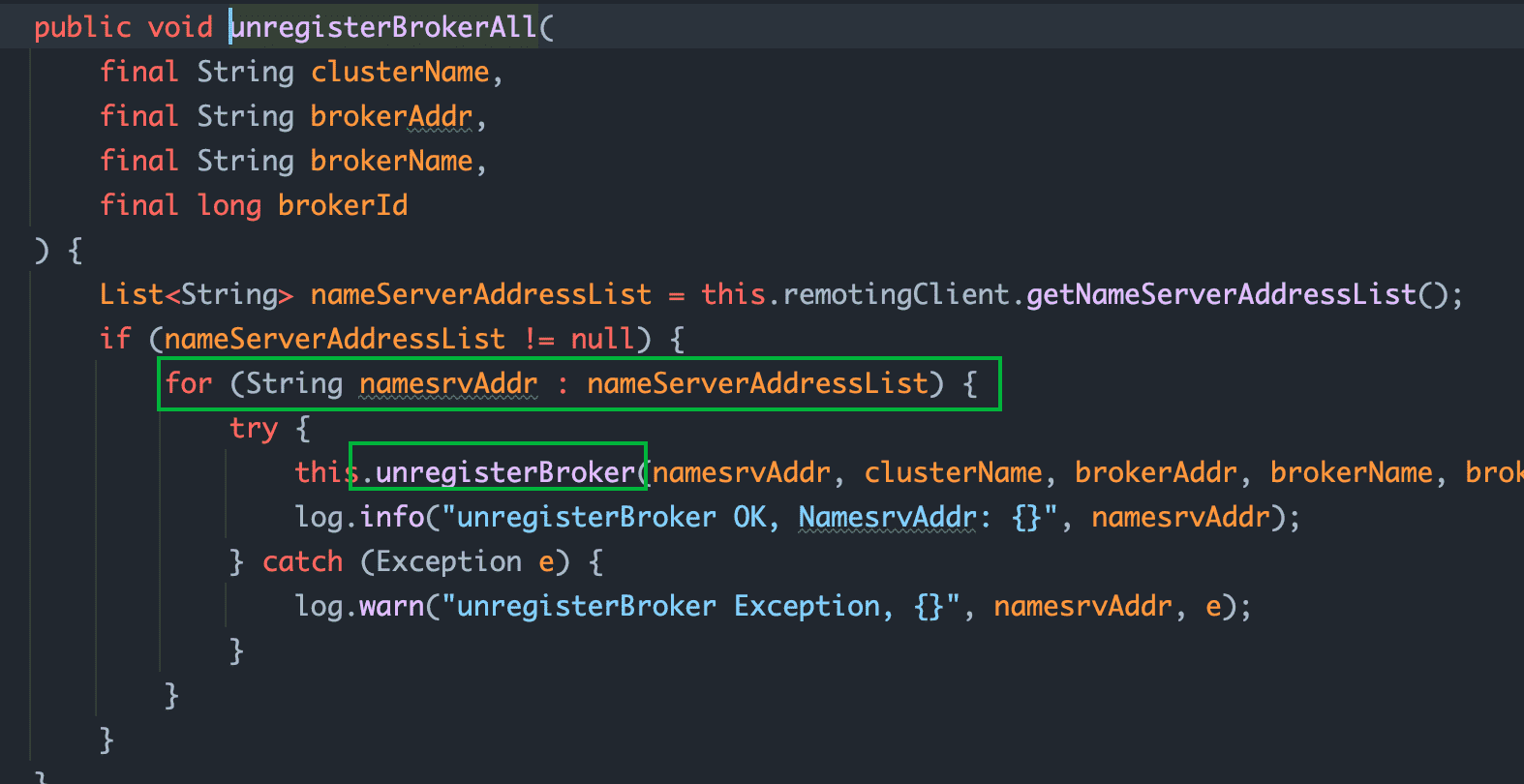

依次调用unregisterBrokerAll()–>this.brokerOuterAPI.unregisterBrokerAll()

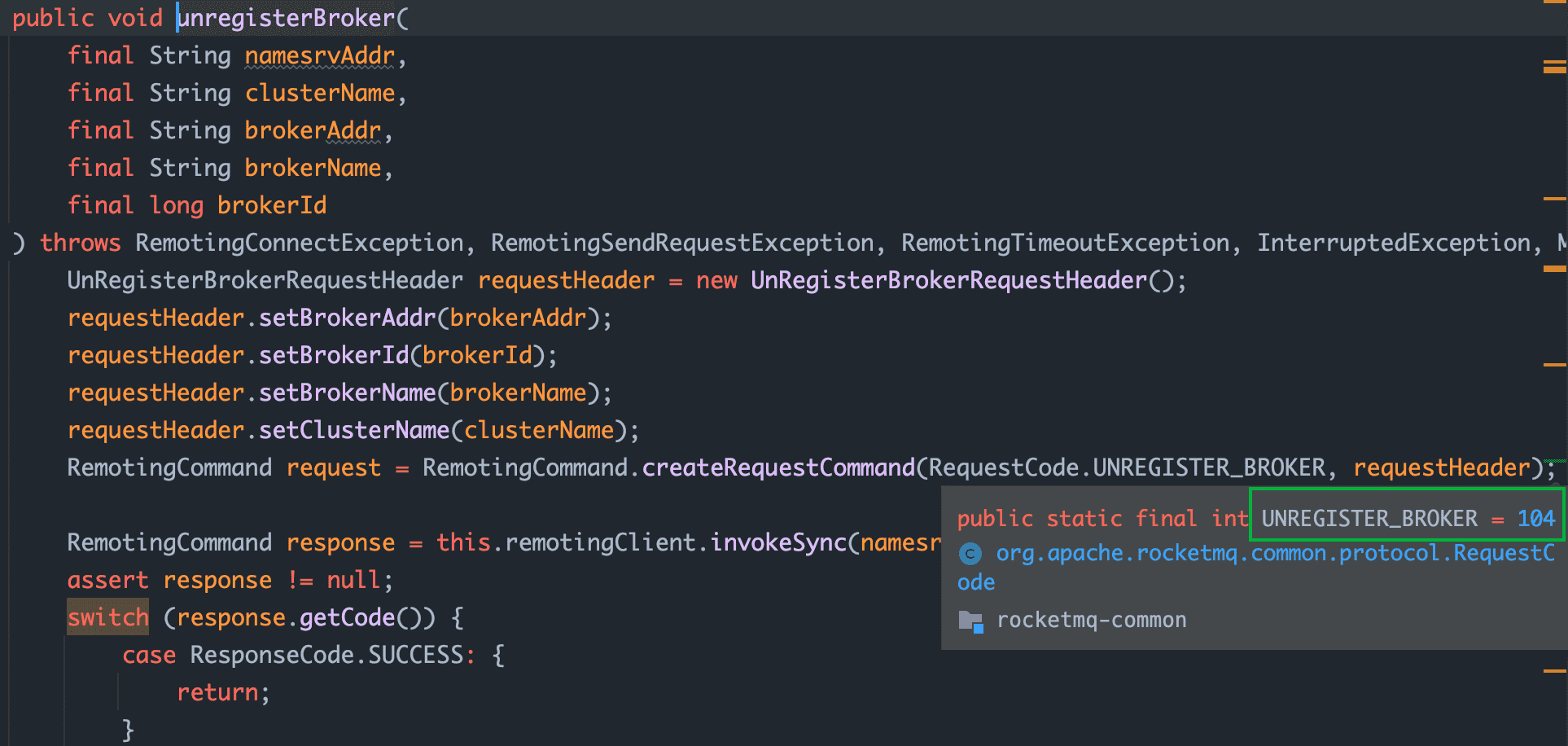

向每一个name server发送注销请求，request code为：UNREGISTER_BROKER

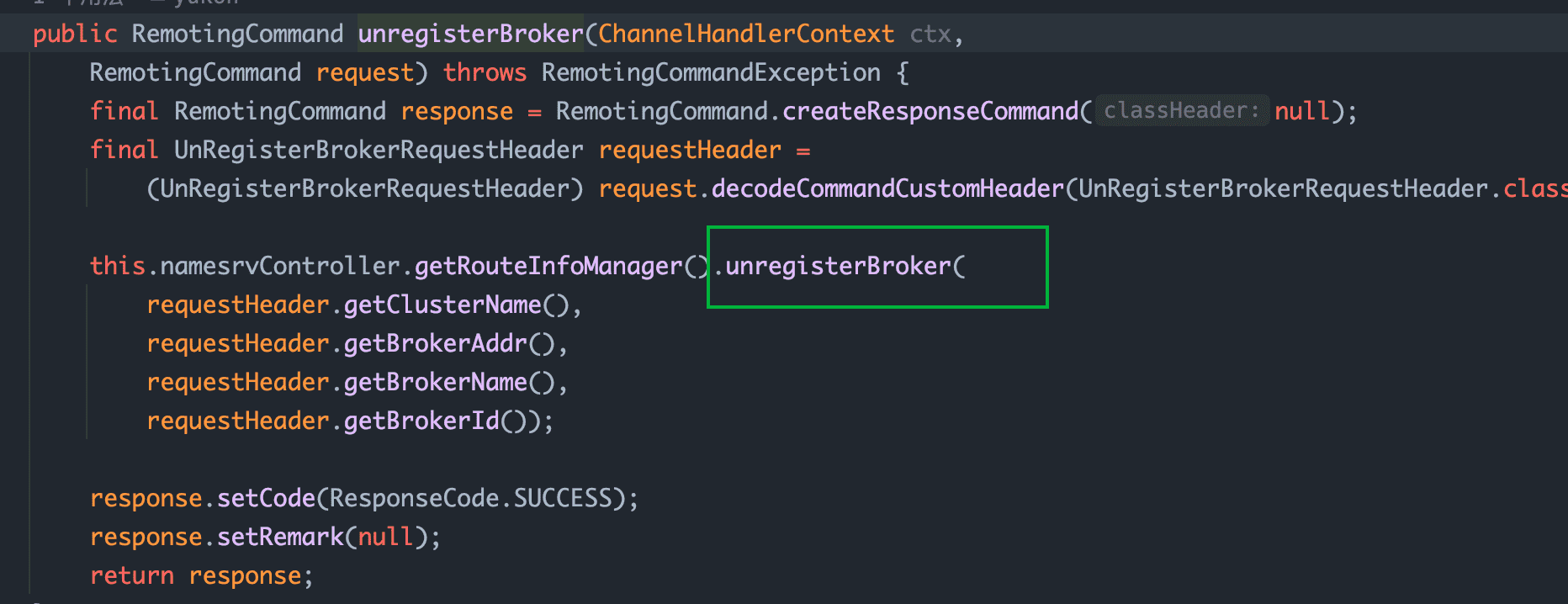

而name server接收请求后，则会调用unregisterBroker()，删除关键数据结构中对应的信息，例如：brokerLiverTable，完成元数据的注销

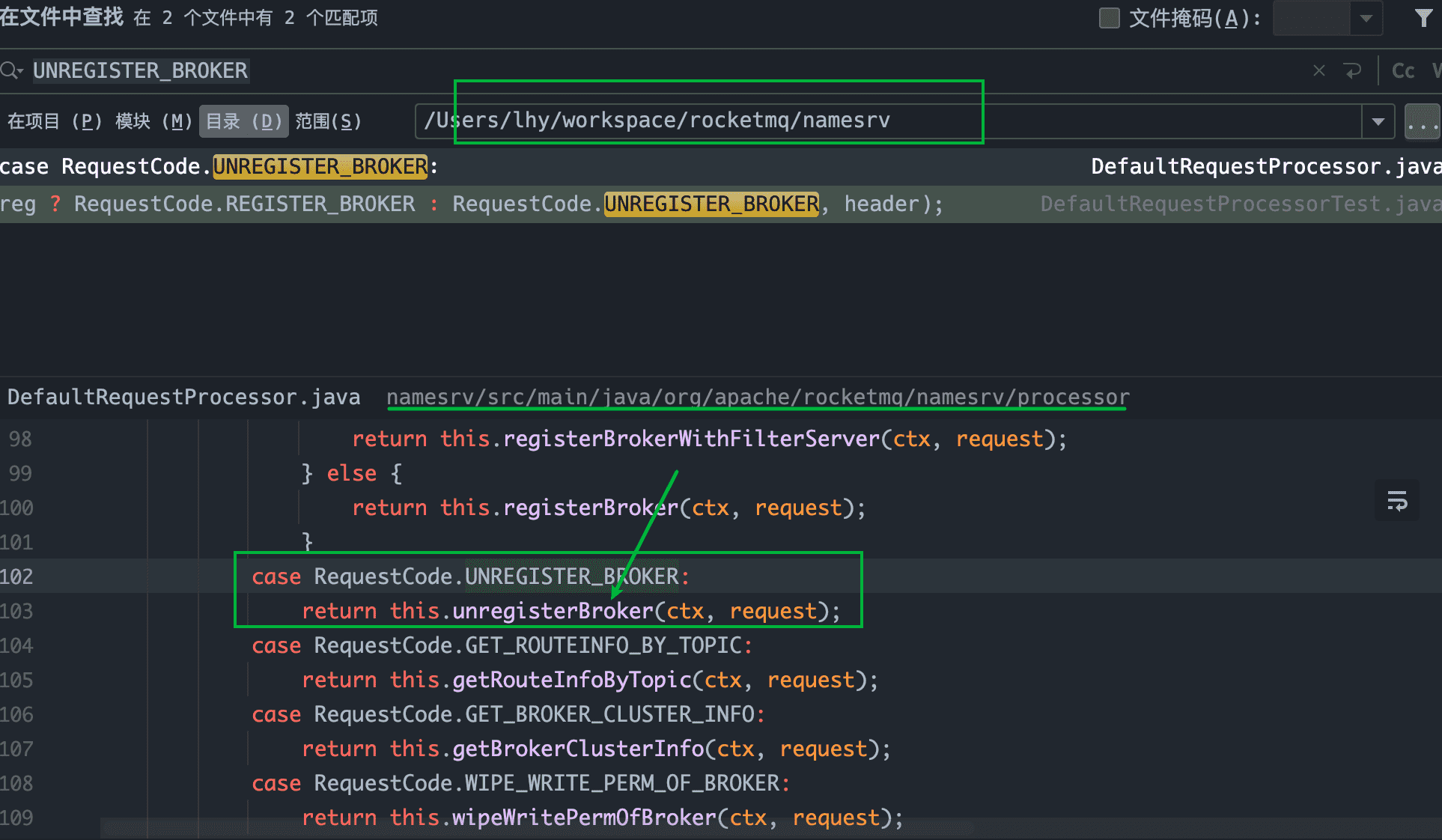

分析过程跟之前类似，也是从request code入手，namesrv目录下搜索，进行定位

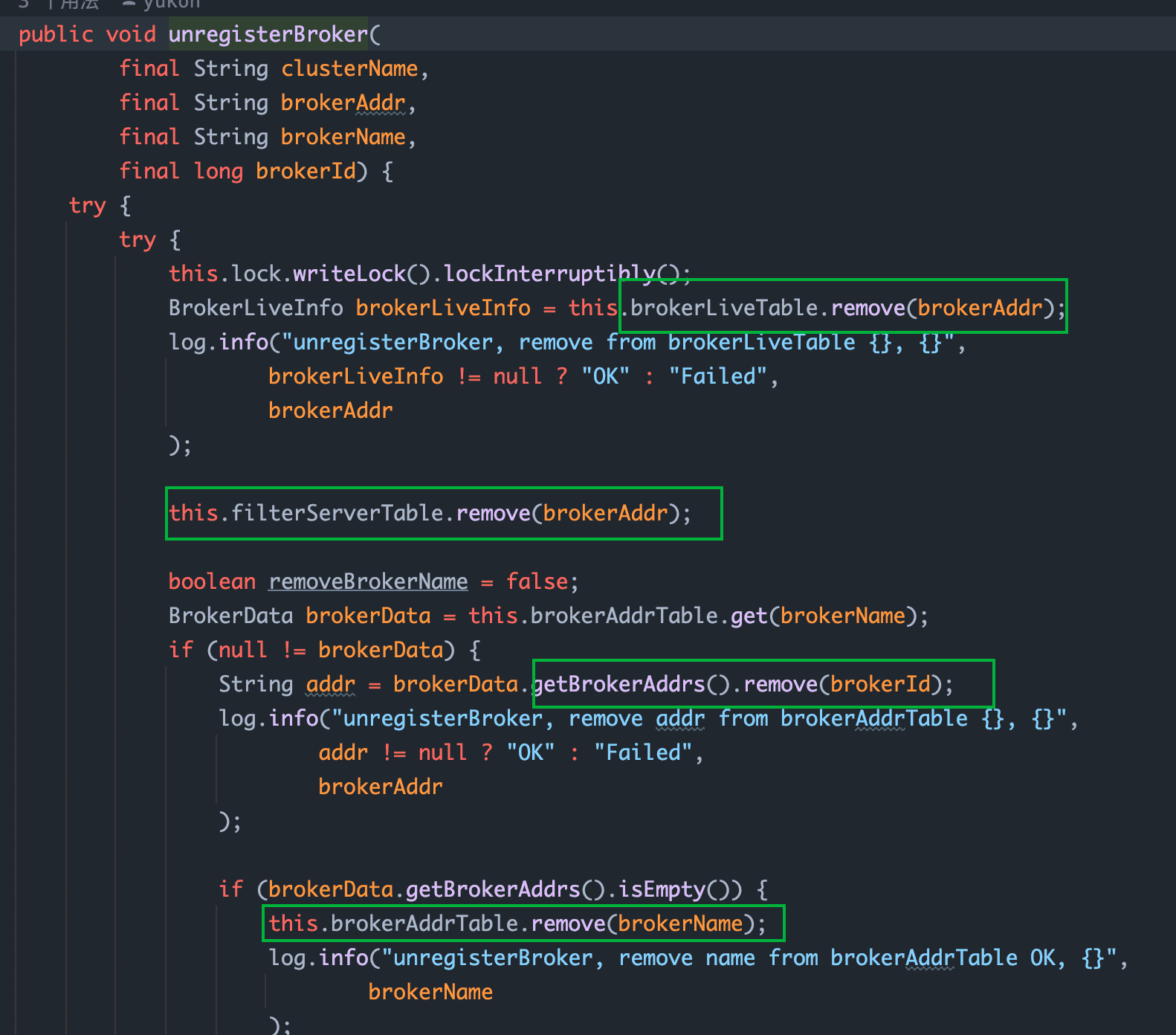

真正的注销执过程如下

name server

name server保存着路由信息，并负责管理

以broker向name server注册时发送的request code：REGISTER_BROKER为突破口，分析源码

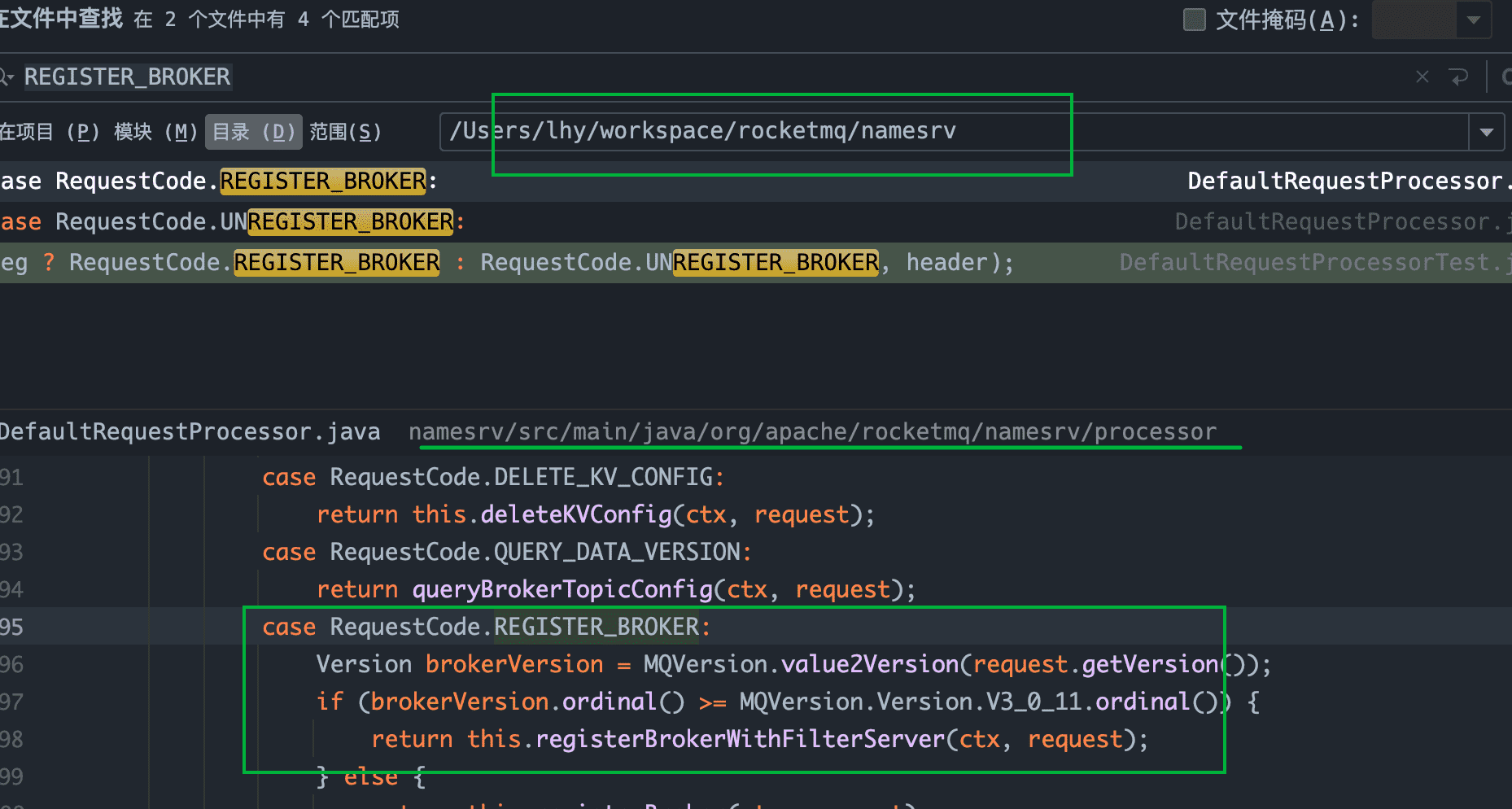

还是延续上一个问题的思路，在namesrv目录下进行搜索

DefaultRequestProcessor

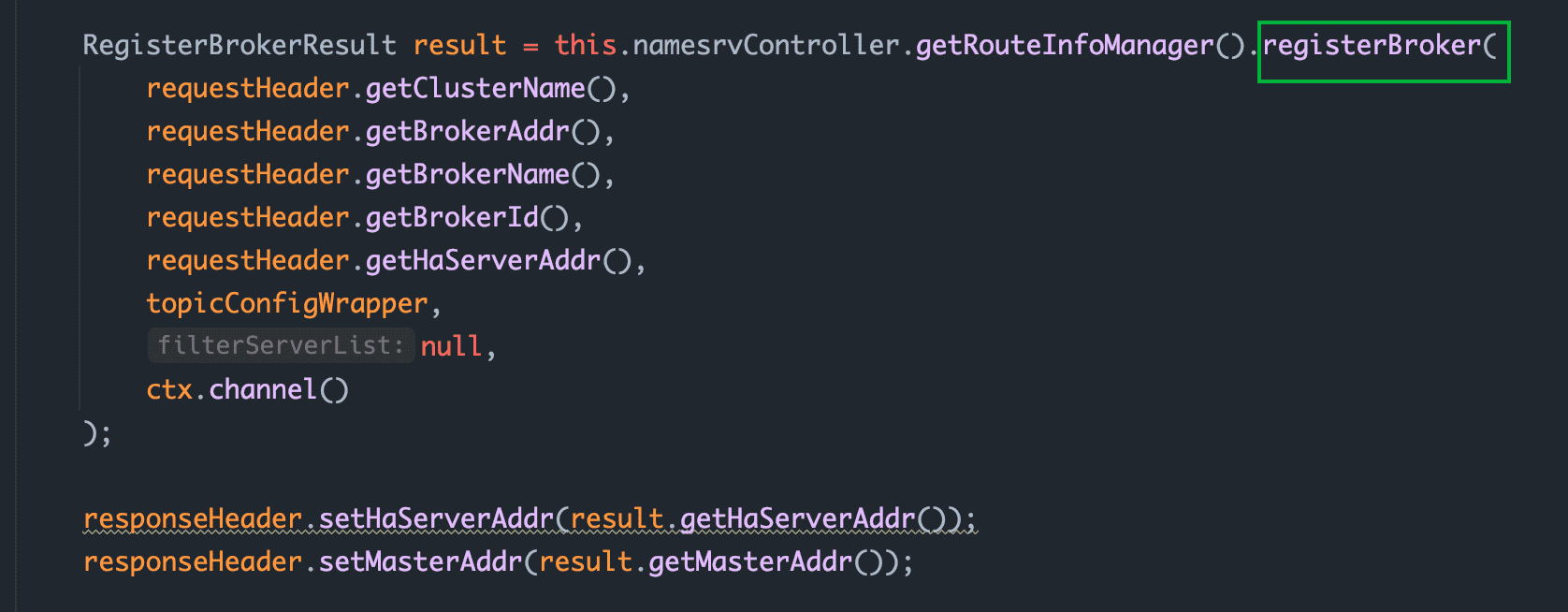

定位到DefaultRequestProcessor，以registerBroker()方法为例

主体流程：对传入的request进行解析，调用this.namesrvController.getRouteInfoManager().registerBroker()这个关键方法进行具体注册的过程，然后组装reponse返回

DefaultRequestProcessor–>RouteInfoManager

那么继续定位registerBroker()，代码较长，下面将分析的过程写到注释中

public RegisterBrokerResult registerBroker(
        final String clusterName,
        final String brokerAddr,
        final String brokerName,
        final long brokerId,
        final String haServerAddr,
        final TopicConfigSerializeWrapper topicConfigWrapper,
        final List<String> filterServerList,
        final Channel channel) {
    RegisterBrokerResult result = new RegisterBrokerResult();
    try {
        try {
            // 添加写锁
            this.lock.writeLock().lockInterruptibly();
            // 判断是否有该集群对应的brokername集合，没有则新建一个
            Set<String> brokerNames = this.clusterAddrTable.get(clusterName);
            if (null == brokerNames) {
                brokerNames = new HashSet<String>();
                this.clusterAddrTable.put(clusterName, brokerNames);
            }
            // 对应的brokername集合中加入该broker
            brokerNames.add(brokerName);

            boolean registerFirst = false;
            // 获取该broker对应的brokerData，没有则新建一个
            BrokerData brokerData = this.brokerAddrTable.get(brokerName);
            if (null == brokerData) {
                registerFirst = true;
                brokerData = new BrokerData(clusterName, brokerName, new HashMap<Long, String>());
                this.brokerAddrTable.put(brokerName, brokerData);
            }
            Map<Long, String> brokerAddrsMap = brokerData.getBrokerAddrs();
            //Switch slave to master: first remove <1, IP:PORT> in namesrv, then add <0, IP:PORT>
            //The same IP:PORT must only have one record in brokerAddrTable
            // 个人理解，如果master broker挂掉了，把一个slave broker变成新的master(broker id==>0)
            // 那么需要将挂掉的老master地址信息从brokerAddrTable中移除
            Iterator<Entry<Long, String>> it = brokerAddrsMap.entrySet().iterator();
            while (it.hasNext()) {
                Entry<Long, String> item = it.next();
                // 由于broker id和addr的对应关系发生了变化，因此，没变的就是需要删除的数据项
                if (null != brokerAddr && brokerAddr.equals(item.getValue()) && brokerId != item.getKey()) {
                    log.debug("remove entry {} from brokerData", item);
                    it.remove();
                }
            }

            String oldAddr = brokerData.getBrokerAddrs().put(brokerId, brokerAddr);
            if (MixAll.MASTER_ID == brokerId) {
                log.info("cluster [{}] brokerName [{}] master address change from {} to {}",
                        brokerData.getCluster(), brokerData.getBrokerName(), oldAddr, brokerAddr);
            }
            // 是否是第一次注册
            registerFirst = registerFirst || (null == oldAddr);

            if (null != topicConfigWrapper
                    && MixAll.MASTER_ID == brokerId) {
                if (this.isBrokerTopicConfigChanged(brokerAddr, topicConfigWrapper.getDataVersion())
                        || registerFirst) {
                    // 如果是master broker，并且为第一次注册，且topic的路由信息发生改变
                    // 则更新broker每个topic的队列数据queueData
                    ConcurrentMap<String, TopicConfig> tcTable =
                            topicConfigWrapper.getTopicConfigTable();
                    if (tcTable != null) {
                        for (Map.Entry<String, TopicConfig> entry : tcTable.entrySet()) {
                            this.createAndUpdateQueueData(brokerName, entry.getValue()); // 对于具体topic更新其queueData
                            // 更新逻辑跟上面更新broker地址信息类似，没有，则新建；发生变化，先删去，再新建
                        }
                    }
                }
            }
            // 创建心跳检测的对象
            BrokerLiveInfo prevBrokerLiveInfo = this.brokerLiveTable.put(brokerAddr,
                    new BrokerLiveInfo(
                            System.currentTimeMillis(),
                            topicConfigWrapper.getDataVersion(),
                            channel,
                            haServerAddr));
            if (null == prevBrokerLiveInfo) {
                log.info("new broker registered, {} HAServer: {}", brokerAddr, haServerAddr);
            }

            if (filterServerList != null) {
                if (filterServerList.isEmpty()) {
                    this.filterServerTable.remove(brokerAddr);
                } else {
                    this.filterServerTable.put(brokerAddr, filterServerList);
                }
            }
            // 若当前的broker不是master，返回master的地址作为HaServer的地址
            if (MixAll.MASTER_ID != brokerId) {
                String masterAddr = brokerData.getBrokerAddrs().get(MixAll.MASTER_ID);
                if (masterAddr != null) {
                    BrokerLiveInfo brokerLiveInfo = this.brokerLiveTable.get(masterAddr);
                    if (brokerLiveInfo != null) {
                        result.setHaServerAddr(brokerLiveInfo.getHaServerAddr());
                        result.setMasterAddr(masterAddr);
                    }
                }
            }
        } finally {
            this.lock.writeLock().unlock();
        }
    } catch (Exception e) {
        log.error("registerBroker Exception", e);
    }

    return result;
}

总的来说，name server接收并处理注册请求时，会首先加写锁(因为可能存在多个broker向同一个name server注册)，然后更新broker地址信息，接着更新broker中的每个topic对应的queue data，最后将最新的broker信息放入brokerLiveTable。至此，该线程(此nameserver)的具体注册过程结束，进行后续处理
